          • YT1800型分布式光纖測溫系統

          • 詳情
          • 系統概述

            YT1800型分布式光纖測溫系統,是一款連續分布式光纖溫度傳感系統,它利用光時域反射(OTDR)技術和拉曼(Raman)散射效應測量沿光纖分布的溫度變化。該系統中光纖既是傳輸介質,又是傳感器,激光脈沖沿光纖向前傳輸,激光與光纖介質相互作用,產生極為微弱的背向拉曼散射光(溫度敏感的anti-stokes光和溫度不敏感的stokes光),經波分復用器分離后由高靈敏光電監測主機所探測,再經高速信號采集和微弱信號處理,得到背向散射信號光的光強比值和返回時間,從而實時獲得溫度分布信息。

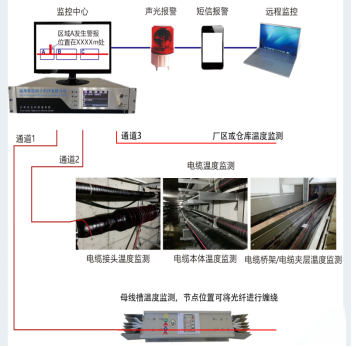

            系統組成

            YT1800型分布式光纖測溫系統由測溫主機部分(信號處理單元)、感溫光纜部分(敏感部件)和上位機軟件等組成。分布式光纖可用一根光纖連續監測多個物體溫度,并且可根據用戶需求進行聯動,如:聲光報警器、攝像頭、消防火災監測終端等。

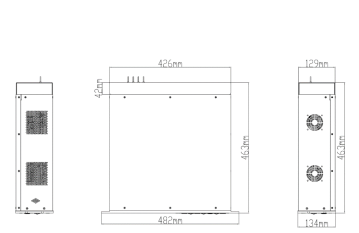

                                                  測溫主機外形尺寸圖

            3、主機技術參數

            序號

            技術參數

            技術指標

            備注

            1

            測量通道

            4通道

            \

                2

            測量距離

            2.5km/通道

            監測主機最大可接10km光纖

            3

            單通道最長測量距離

            10km/通道

            監測主機最大可接10km光纖

            4

            測量時間

            1.5s/通道

            2.5Km/通道

            5

            探測單元長度

            3m

            \

            6

            取樣間隔

            0.4m

            \

            7

            定位精度

            3m

            \

            8

            定溫動作溫度

            60℃、70℃、85℃

            \

            9

            主機壽命

            10年

            \

            10

            傳感光纖

            鎧裝結構

            \

            11

            光纖直徑

            3.0mm

            \

            12

            光纖接口

            FC/APC

            \

            13

            操作系統

            Windows

            \

            14

            通信接口

            LAN\USB\RS232\RS485

            \

            15

            工作溫度

            信號處理單元:(-10~50)℃

            敏感元件:(-40~50)℃

            \

            16

            存儲溫度

            (-40~85)℃

            \

            17

            工作濕度

            (0~95%)R.H.無凝露

            \

            18

            防護性能

            IP20

            \

            19

            工作電源

            DC 24V

            \

            20

            電源過流保護

            5A

            \

            21

            監測主機工作電流

            2.5A

            \


          • 關鍵詞: YT1800型分布式光纖測溫系統
          ?
